礦用新型分體式防噴裝置是現有煤礦行業背景下研發的新型產品，該產品從打鉆階段介入，減少鉆孔噴孔、打鉆揚塵、瓦斯外溢的情況，為煤礦安全生產提供。產品可依據不同鉆孔直徑定制，適配鉆機型號廣泛。
結構特征與工作原理

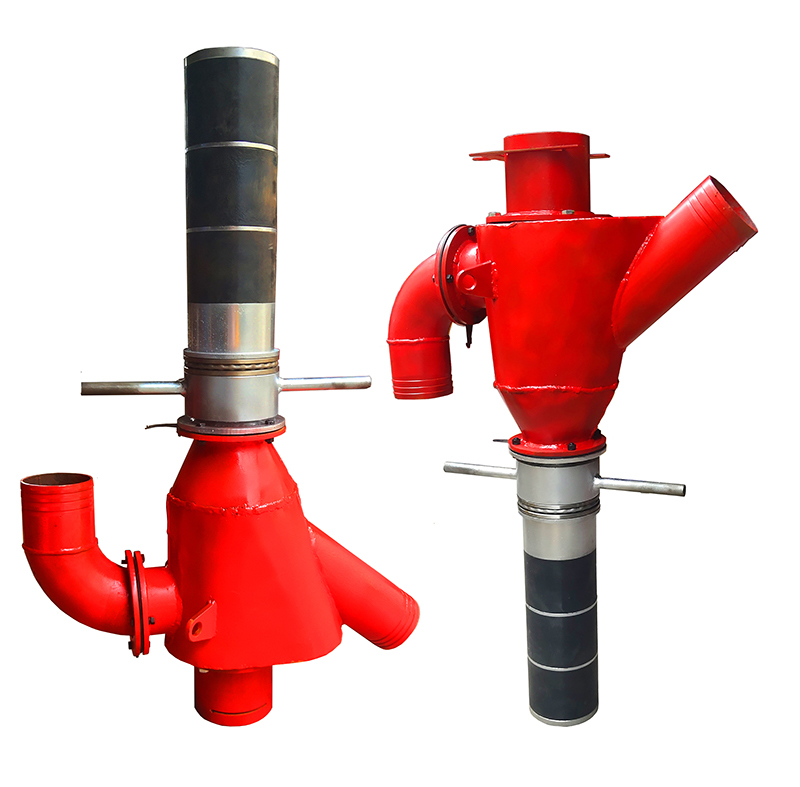

孔口裝置結構設為四通管結構.主要包括 孔外氣渣分離器、孔內防噴壓力環和連接軟管三大部分組成。
孔外氣渣分離器包含：四通腔體、下斜排渣口、可調方向上行瓦斯抽采連接彎頭、連接法蘭、鉆桿穿孔密封套件等。
孔內防噴壓力環包含：主體螺紋套管、三階膨脹橡膠套、均壓分隔套環、壓力軸承、調壓螺紋懸柄等。
連接軟管部分包含；軟管和固定卡箍。
氣渣分離器是楔形裝置帶有2個 側邊支管，前端設計為凹槽長扣結構，后端設計為 帶定位銷的凸箍，輔助托盤固定氣渣分離器，定位銷可以控制氣渣分離器與托盤之間不發生轉動, 通過鉆桿和鉆孔封孔裝置，方便和孔口管連接。
氣渣分離器能抵抗一定壓力的氣體和粉塵的沖擊，達到密封鉆孔的效果, 內部安裝有間隔墊板、自潤滑尼龍中心限位套、密封毛刷，主要用來隔絕沿鉆桿而下的粉塵和孔內用涌出的瓦斯氣體，視圖：左側為上方瓦斯氣體抽采連接出口，右側為下方分別用于除塵排渣連接口。
主體螺紋套管鋼質材料，主要作用為支撐和固定三階膨脹橡膠套.其剛度和*度都很大。均壓分隔套環確三階膨脹在收到壓力軸承擠壓時能均勻膨脹，達到密封鉆孔效果。
三階膨脹橡膠套有特種橡膠鑄造，受壓后膨脹形變均勻，釋壓后主體恢復原狀，耐磨損，有很機械的穩定性。壓力軸承傳導外部壓力，同時三階膨脹橡膠套受力均勻，無磨損、無異常形變。調壓螺紋懸柄提供三階膨脹橡膠套的膨脹壓力，以螺紋旋進方式施加壓力，以螺紋旋退方式釋放壓力。
