內(nèi)容詳情
一、封孔材料用途
該封孔材料具有致密、粘合、強(qiáng)度高等特性，有效的將封孔材料與鉆孔壁之間形成致密高度結(jié)合體，填堵裂隙，解決了井下鉆孔密封抽采瓦斯的主要技術(shù)難題，本注漿封孔料配套本公司研發(fā)的注漿封孔器同步使用。
二、封孔材料特點(diǎn)
1、凝結(jié)速度快，注漿后一小時(shí)即可進(jìn)行瓦斯抽采。
2、封孔材料凝結(jié)后抗壓強(qiáng)度高，保證鉆孔封堵長(zhǎng)期效果。
3、具有良好的滲透性和可塑性，可使封孔材料進(jìn)入鉆孔壁裂隙。
4、膨脹性能高，可使鉆孔壁面與封孔材料之間結(jié)合緊密，有效保證了瓦斯抽采濃度的持續(xù)平穩(wěn)。
性能指標(biāo)
序號(hào) | 項(xiàng)目 | 參數(shù)值 |
1 | 初凝 | 15-30分鐘 |
2 | 終凝 | 40-60分鐘 |
3 | 膨脹尺寸的穩(wěn)定性 | 永久穩(wěn)定性 |
4 | 抗壓強(qiáng)度 | 25Mpsa |
5 | 抗折強(qiáng)度 | 2 .45Mpa |

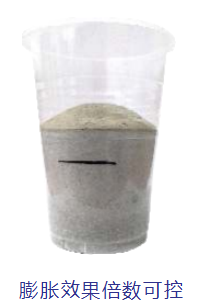

6 | 膨脹率 | 倍數(shù)可控 |
7 | 水灰比 | 0 .5:0 .9 |
與傳統(tǒng)工藝相比的優(yōu)越性
封孔注漿材料的主要功能是材料本身具有致密性，同時(shí)封孔注漿材料與鉆孔壁面之間能形成致密結(jié)合體，封堵裂隙。目前，瓦斯抽采鉆孔主要采用聚氨酯封孔、水泥漿封孔或孔口采用聚氨酯封孔段采用水泥漿的復(fù)合封孔。聚氨酯是有機(jī)材料，有機(jī)材料與鉆孔壁面巖石(無(wú)機(jī)材料)之間存在界面問(wèn)題，難以致密結(jié)合，會(huì)導(dǎo)致后期密封不嚴(yán)。實(shí)際也證明，聚氨酯封孔前期抽采瓦斯?jié)舛缺容^高，但是經(jīng)歷一段時(shí)間后，瓦斯?jié)舛认陆岛芸?。水泥漿凝固后，存在收縮，會(huì)產(chǎn)生微裂隙，后期封孔質(zhì)量也會(huì)下降。在充分考慮到鉆孔密封原理， 封孔材料和鉆孔在應(yīng)力作用下隨時(shí)間變化關(guān)系的基礎(chǔ)上，我公司研制了高密度 、微膨脹 、無(wú)機(jī)封孔材料，鉆孔在應(yīng)力作用下，發(fā)生微小變形，此時(shí)主要表現(xiàn)為塑性 ，會(huì)與鉆孔發(fā)生同步變形而免受破壞，利于后期封孔質(zhì)量的提高。
